Výkon kotle: 22 kW
Rozsah výkonu: 15 - 22 kW
Orientační plocha: 150 - 250 m2 (při montáži s akumulační nádobou o velikosti 600l do 350m2)
Účinnost: 89-93 %
Konstrukce: kotlová ocel síly 6mm
Emisní třída kotle: 5
Ekodesign: Ano
Norma: EN 303-5
Třída energetické náročnosti: A+
Záruka:
-
5 let na těsnost
-
2 roky na ostatní části
Základní palivo: dřevní štepky - b1(10-40mm), dřevní pelety - C
frakce (velikost štěpek) od 10-40 mm,
tvrdé dřevo (buk, dub) a jehličnaté stromy
obsah znečišťujících látek pod 15% (zlepšuje kvalitu spalování),
vlhkost pod 25%,
minimální kalorická hodnota (výhřevnost) 15 (MJ / kg).
Použití paliva ve formě dřevní štěpky, které je velmi snadné vyrobit bez účasti specializovaných strojů a časté další použití přídavných škodlivých látek (jako je tomu u jiných paliv ze dřeva), získáváme neomezený přístup, a co je nejdůležitější, toto palivo patří k nejlevnějším na trhu.
Stabilita podávání paliva je v kotli ECO QUENTIN tak velká, že jej uživatel nemusí třídit. Kotel ECO-QUENTIN pracuje na frakci štěpky 10-40 mm, ale je schopen pracovat i s netříděnou štěpkou s nepravidelnou frakcí, který dosahuje i velikosti více než 100 mm. Kotel ECO-QUENTIN má velký potenciál v oblasti používaných paliv, avšak nejvyšší ekonomická efektivita se dosahuje použitím suchých dřevních štěpků. Tímto způsobem získáme nejrychlejší návratnost finančních nákladů pomocí jednoho z nejlevnějších paliv na trhu.
Jednoduchost řešení a snadný přístup k palivům činí kotel ECO QUENTIN jedničkou na trhu v nejčistších a nejekonomičtějších topných systémech. Šíření našeho řešení je jako návrat ke zdrojům, kdy nejdůležitějším palivem používaným k výrobě tepla bylo dřevo.
Jak vypočítat sezónní spotřebu dřevní štěpky?
Předpokládáme, že pokud používáme v topném systému pouze kotle pro ústřední topení (UT), budeme potřebovat asi 1 m3 štěpky na každých 10 m2 využitelného prostoru za sezónu. Pokud v systému UT (jako akumulátor tepla) použijeme vodní zásobník, snížíme spotřebu dřevní štěpky o cca 10-20%.

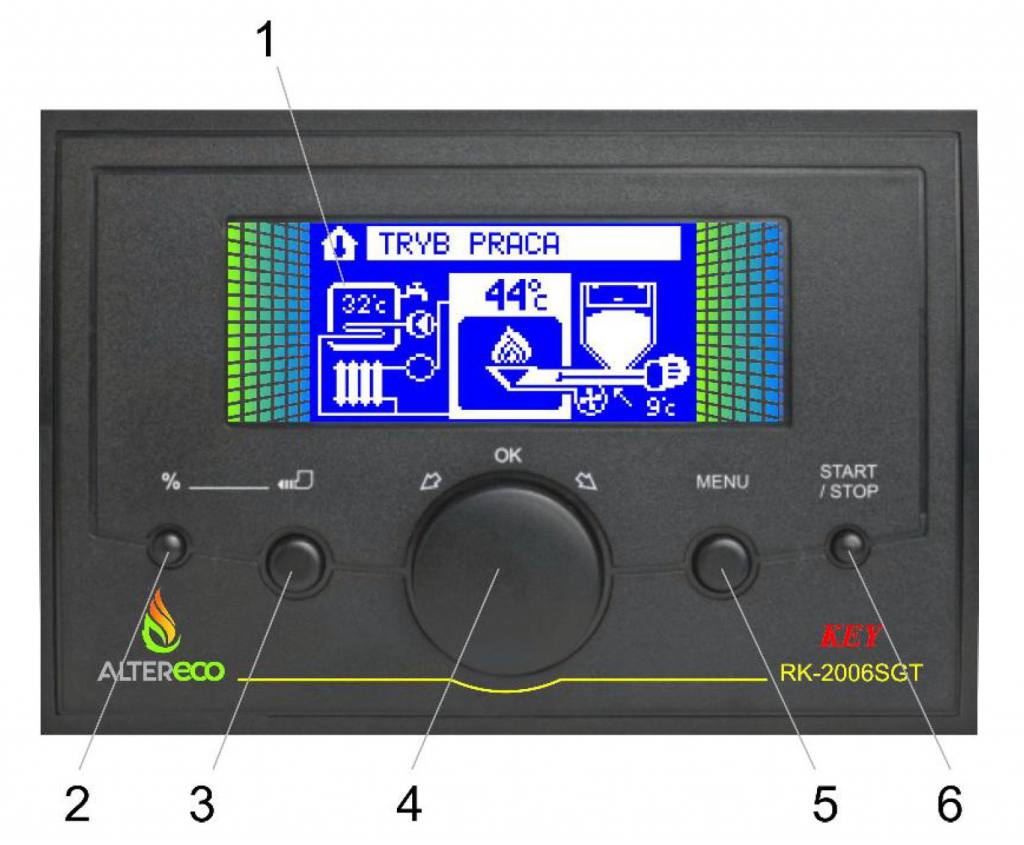

Řídící jednotka RK-2006SGT
Kotel je také vybaven elektronickým regulátorem, který je zodpovědný za správný provoz kotle a udržování nastavené teploty vhodným dávkováním množství paliva a vzduchu do části hořáku, ve které dochází ke spalování. Regulátor může pracovat s regulátorem v místnosti(pokojový termostat). Tovární nastavení je přizpůsobeno specifikaci kotle, avšak každý regulátor by měl být individuálně přizpůsoben vašim potřebám.
1.displej
2.tlačítko pro nastavení přerušení podavače,
3.tlačítko ručního podávání paliva,
4.knoflík termostatu kotle a nastavení parametrů obsahující tlačítko OK potvrzující změny.
5.tlačítko MENU, tlačítko START / STOP a reset alarmu, který také umožňuje zapálení paliva.
Technické parametry:
|
Palivo
|
dřevní štěpka
|
|
Objem zásobníku
|
320 dm³
|
|
Hmotnost
|
336 kg
|
|
Průměr kouřovodu
|
160 mm
|
|
Min. průřez kouřovodu
|
160x250 mm
|
|
Účinnost tepelná
|
>=88.4 %
|
|
Ekodesign
|
Ano
|
|
Třída kotle (303-5:2012)
|
5
|
|
Vytápěná plocha
|
150 - 250 m²
|
|
Objem vody
|
100 L
|
|
Výhřevná plocha kotle
|
2.0 m²
|
|
Výška
|
1380 mm
|
|
Šířka
|
1510 mm
|
|
Výška kotle od podstavy do osy kouřovodu
|
1070 mm
|
|
Hloubka
|
900 mm
|
|
Max. teplota vody
|
98,2 °C
|
|
Doporučený komínový tah
|
28 Pa
|
|
Doporučená min. výška komínu
|
6 m
|
|
Připojení vstup a výstup kotle
|
6⁄4" G
|
|
Připojovací napětí
|
230V / 50Hz
|
|
Parametry
|
jednotka s.i.
|
ECO QUENTIN 22
|
|
Výkon
|
[kW]
|
22
|
|
Výhřevná plocha kotle
|
[m2]
|
2.0
|
|
Spotřeba paliva při max. výkonu
|
[kg/h]
|
5,2
|
|
Hmotnost kotle(bez automatiki)
|
[kg]
|
336
|
|
Třida 5 dle PN EN 303-5:2012
|
[-]
|
5
|
|
EKODESIGN
|
[-]
|
Ano
|
|
Vodní kapacita
|
[L]
|
100
|
|
Doporučený komínový tah
|
[Pa]
|
28
|
|
Doporučená min. výška komínu
|
[m]
|
6
|
|
Min. průřez kouřovodu
|
[mm]
|
160-250
|
|
Pracovní tlak
|
[Bar]
|
1,5
|
|
Velikost zásobníku
|
[kg]
|
80 (6 pytlů)
|
|
Tepelná účinnost
|
[%]
|
>=88.4
|
|
Vytápěná plocha
|
[m2]
|
150-250
|
