Rozměry kotle naleznete níže.
Výkon : 49 kW
Rozsah výkonu: 14,7-49 kW
Účinnost:
Konstrukce: Těleso kotle svařené z kotlového plechu P265GH o síle 5 mm
Emisní třída kotle: 4 hnědé uhlí / 5 dřevěné pelety dle ČSN EN 303-5 + EKODESIGN
Záruka:
-
5 let na těsnost kotle
-
2 roky na ostatní části
Základní palivo : hnědé uhlí - ořech 2, dřevní pelety třídy A1
-
šířka zásobníku umožňuje stěhování 60 cm dveřmi
-
malé rozměry kotlového tělesa
-
výkonová řada 25kW, 32kW, 40kW a 49kW
-
obsah zásobníku 265 litrů
-
pravé i levé provedení zásobníku
třída energetické účinnosti: B

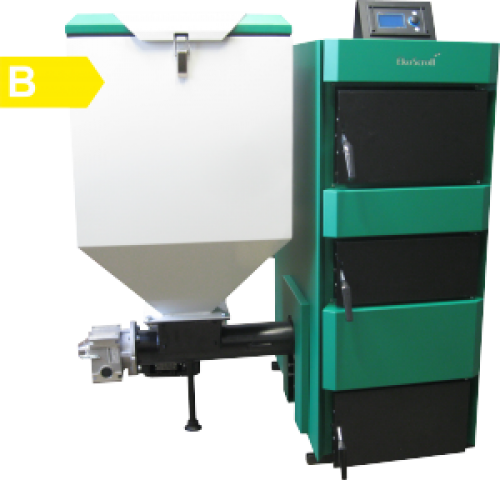

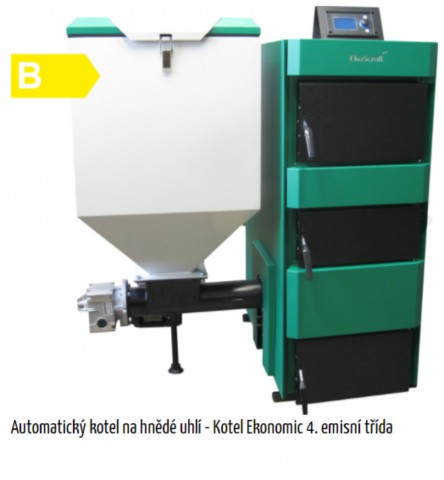

Automatický kotel nové generace na hnědé uhlí ořech 2.
Kotel Ekonomic konstrukčně vychází z oblíbeného a kvalitního modelu kotle ALFA, je to jeho „zmenšená verze“. Kotle jsou zařazeny do 4 emisní třídy dle normy ČSN EN 303-5.

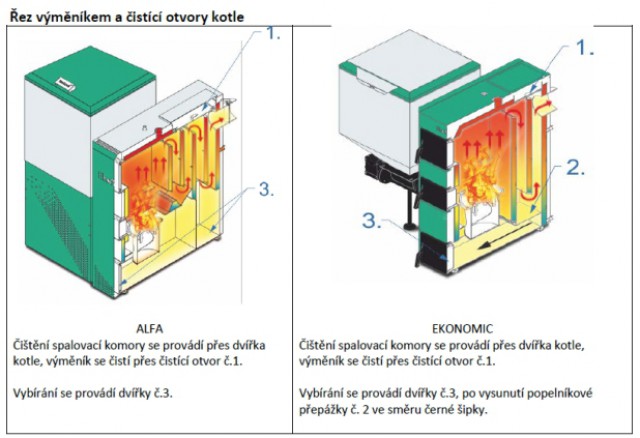

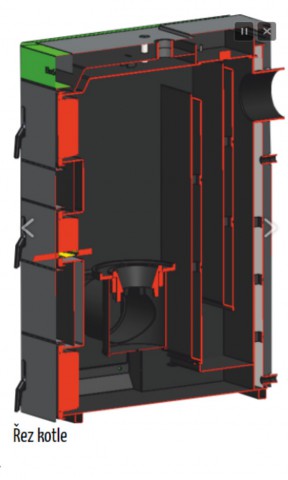

Jedná se o kvalitní a cenově dostupný automatický kotel se svislými výměníky, které jsou vyrobeny z kotlového plechu P265GH o síle 5 mm. Těleso kotle má třítahovou konstrukce, spaliny na výstupu z kotle mají teplotu pouze 160-180°C. Do zásobníku kotle se přidává jednou za 5 až 7 dnů v přechodném období na jaře a na podzim. V zimě je průměrná doba přikládání 2 až 4 dny. Vyrábíme verze s levým nebo pravým provedením násypky. Kotle vyrábíme ve výkonové řadě 25kW, 32kW, 40kW a 49,9kW.
Garanční palivem tohoto automatického kotle je hnědé uhlí ořech 2.
Nejvhodnějším palivem je nízkosirnaté hnědé uhlí z dolu Bílina (úpravna Ledvice).
Hořák:

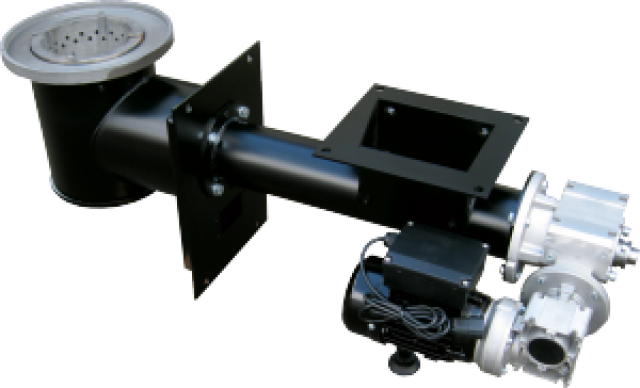

Litinové hořáky s otočnou retortou
Inovované litinové hořáky kotlů mají otočnou retortu (část hořáku v níž dochází ke spalování paliva). Retortou otáčí jednoduchý mechanismus nasazený na konci šnekového podavače. K otoční dojde dvakrát za jednu otáčku šnekového podavače. Díky otáčení se palivo v hořáku neustále otáčí směrem k ventilátoru a tím dochází k lepšímu dopalování paliva v celém ohništi. Druhou výhodou je samočistící efekt. Vlivem otáčení se spečený popel nelepí k hořáku a je snadno vytlačovaný čerstvým palivem do popelníku. Pro pohon šnekového podavače jsou použity osvědčené elektromotory a převodovky od německé firmy Nord.
ŘÍDÍCÍ JEDNOTKA TECH ST-480
Řídící jednotka vyniká všestranným a moderním designem a uživatelsky přívětivým rozhraním (signalizace parametrů prostřednictvím ikon na grafickém displeji).
ST-480 poskytuje uživateli jednoduché ovládání, montáž, poskytuje stabilní spalování, optimální využití paliva a nízké hodnoty emisí spalin.
FUNKCE ŘÍDÍCÍ JEDNOTKY
Výhody a funkce regulace
-
menu v českém jazyku
-
nastavení výkonu ventilátoru
-
ovládání podavače
-
možnost aktualizace softwaru
-
ovládání kotle a čerpadla UT termostatem
-
ovládání čerpadla UT
-
ovládání čerpadla TUV
-
režim práce léto / zima
-
možnost ekvitermní regulace
-
možnost řízení směšovacího ventilu
-
ochrana zpátečky
|
|
|
ŘÍDÍCÍ JEDNOTKA ECOMAX 800R
-
modulace výkonu kotle
-
modulace činnosti ventilátoru
-
ovládání podavače
-
aktualizace softwaru
-
ovládání kotle a čerpadla UT termostatem
-
režim práce léto / zima
-
Ekvitermní regulace
-
Čerpadla UT,TUV,Směšovací,Akumulace, Cirkulační
-
Desinfekce TUV
-
Ovládání čtyř/tří cestného ventilu
-
Inteligentní menu
-
Touch& Play
-
Fuzzy Logic
-
ecoLINK
-
Anti-Stop Čerpadla
-
Ukazatel množství paliva v zásobníku
-
Modul ecoNet - ethernetový modul(za doplatek)
-
EcoSter 200 - vzdálené řízení termostatem(za doplatek)
|
|
Hořák kotle:
1. deflektor / není součástí dodávky / 2.vnitřní věnec 3.vnější věnec 4. koleno 5.spodní víčko 6.komora 7. kryt střižného šroubu 8. trubka podavače 9. šnek 10. podložka podpěry 11. podpěra 12. držák termoventilu / není součástí dodávky / 13. motor 14. převodovka 15. příruba zásobníku paliva 16. pohon retorty
Technické parametry:
|
Technická data EKONOMIC
|
|
|
|
25kW
|
32kW
|
40kW
|
49kW
|
|
Rozsah tepelného výkonu
|
kW
|
7,5-25
|
9,6-32
|
12-4
|
14,7-49
|
|
Provozní komínový tah
|
Pa
|
12-16
|
15-20
|
22-28
|
24-30
|
|
Objem vody ve výměníku
|
L
|
70
|
88
|
120
|
145
|
|
Rozsah regulace teploty
|
ºC
|
55-85
|
55-85
|
55-85
|
55-85
|
|
Minimální teplota vratné vody
|
ºC
|
55
|
55
|
55
|
55
|
|
Maximální příkon při jmenovitém výkonu
|
W
|
101
|
110
|
110
|
110
|
|
Pracovní přetlak
|
bar
|
2
|
2
|
2
|
2
|
|
Tlaková zkouška
|
bar
|
4
|
4
|
4
|
4
|
|
Kapacita zásobníku paliva
|
L
|
260
|
260
|
385
|
385
|
|
Maximální teplota
|
ºC
|
85
|
85
|
85
|
85
|
|
Teplota salin
|
ºC
|
148/119
|
150/121
|
164/122
|
164/122
|
|
Hmotnostní průtok spalin
|
kg.s-1
|
0,012/0,004
|
0,019/0,005
|
0,030/0,007
|
0,032/0,010
|
|
Hydraulická ztráta kotle
|
ΔT = 10
|
3,8
|
4,7
|
8,3
|
10,6
|
|
ΔT = 20
|
1,9
|
0,9
|
2,5
|
2,6
|
|
Hodnota akustického tlaku
|
dB
|
<51,4±3,2
|
<51,4±3,2
|
<51,4±3,2
|
<51,4±3,2
|
|
Emisní třída kotle dle ČSN EN 303-5
|
uhlí
|
4
|
4
|
4
|
4
|
|
pelety
|
5
|
5
|
5
|
5
|
|
EKODESIGN
|
uhlí
|
ANO
|
NE
|
NE
|
NE
|
|
EKODESIGN
|
pelety
|
ANO
|
NE
|
NE
|
NE
|
|
Třída energetické účinnosti
|
uhlí
|
B
|
B
|
B
|
B
|
|
pelety
|
A+
|
A+
|
A+
|
A+
|
|
Druh paliva
|
|
Hnědé uhlí ořech 2
|
|
Hmotnost kotle
|
kg
|
450
|
480
|
578
|
685
|
|
Napájecí napětí
|
V
|
230V/50Hz
|
230V/50Hz
|
230V/50Hz
|
230V/50Hz
|
