Výkon: 100 kW
Orientační plocha: do 1100 m2
Emisní třída kotle: 5
Ekodesign: Ano
Norma: EN 303-5
Třída energetické náročnosti: B
Účinnost: 91 %
Záruka:
5 let na těsnost výměníku
2 roky pro ostatní elementy
Základní palivo: Černé uhlí - hrášek (5-25 mm)
Konstrukce: Kotel ocelový(atestovaný kotlový plech P265GH)
Kotel má vnitřní a vnější svařovanou konstrukci.
Q jako kvalita
Kotel Q-Per je produkt s novou kvalitou ve srovnání s ostatními kotli v páté třídě spalinových emisí.
Usilujeme o vytvoření zařízení, o které se stará náročný zákazník, který si cení komfortu, moderní technologie a nejvyšší možné šetrnosti k životnímu prostředí.
Všechny prvky kotle Q-Per pracují na jednoduchosti použití, bezproblémovém provozu, schopnosti dálkového ovládání a maximální účinnosti.
Kotel byl uzavřen v moderním bloku, který splňuje nejenom očekávání estetiky,
ale také splňuje všechny požadavky normy EKODESIGN.
Sjednocená technologie spalování a použití
Konstrukce kotle také umožňuje pohodlné přikládání paliva a snadný přístup k ohništi hořáku, se kterým je zásobník integrován. Dveře spalovací komory a dvířka kotle jsou překryty designovým panelem. Kromě zvýšení estetiky zařízení usnadňuje udržování čistoty a poskytuje dodatečnou ochranu proti náhodnému dotyku ohřívaných dvířek. Systém polic v komoře přirozeně vynucuje prodlouženou recirkulaci spalinových plynů. Téměř veškerá energie je zachycena ve výměníku a promítá se do vysoké účinnosti kotle.

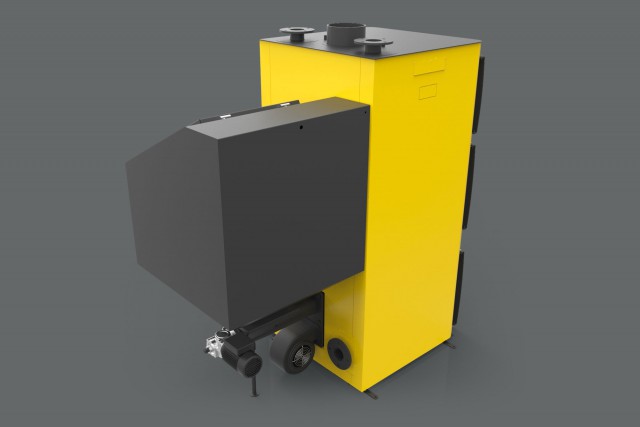

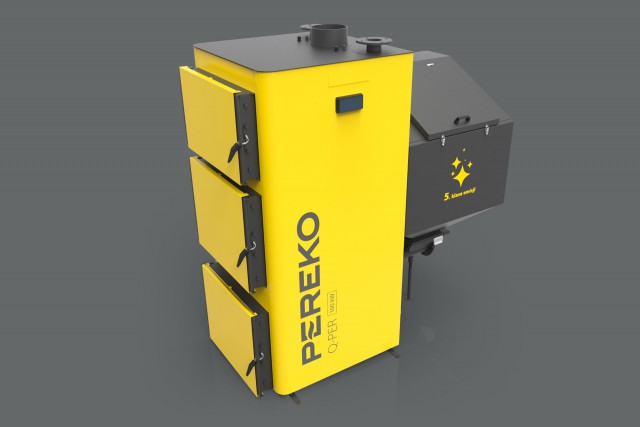

Kotel UT PEREKO Q-PER pro eko-hráškové uhlí, 100 kW s malými rozměry, je uzpůsoben tak, aby pracoval jak v otevřeném (gravitačním) systému, tak v systému nuceného oběhu za předpokladu, že jsou instalovány vhodné ochranné prvky. Těleso kotle je vyrobeno z ocelového plechu P265GH určeného pro výrobu tlakových zařízení a při zvýšené teplotě. Konstrukce výměníku tepla umožňuje snadné čištění, horní dvířka (při vyšším výkonu centrální dveře) slouží k čištění výměníku tepla a spodní části k výběru popela. Vnější panely připevněné k základně kotle jsou chráněny mechanickými částmi kotle a zlepšují estetiku. Práškové lakování panelů, poskytuje teplotní odolnost a chrání proti korozi.
Palivo se přivádí automaticky pomocí šnekového podavače. Kotel má přípojky o velikosti 1" pro výstup topné vody a vstup zpětné vody s vnitřním závitem. Výměníky tepla jsou umístěny vodorovně v komorách výměníku tepla. Jsou navrženy tak, aby zpomalovaly proud spalinových plynů, mají vliv na zvýšení účinnosti kotle a jeho výkonu.
Mikroprocesorový regulátor kotle je umístěn v horní části kotle a je určen k řízení provozu kotle a udržování nastavené teploty. Kromě toho je vybaven senzorem pro ovládání provozu a nouzovým odstavením kotle při zvýšení teploty vody nad 95 ° C. Regulátor má po připojení dalšího modulu možnost vzdáleného přístupu k zařízení pomocí aplikace smartphonu. Tovární nastavení a následně algoritmus regulátoru byly optimalizovány tak, aby mohlo být spalováno eko-hráškové uhlí.
Výhody:
-
Plně automatický kotel na černé uhlí hrášek
-
Univerzální hořák
-
Šnek je možno vytáhnout předními dvířky kotle
-
Konstrukce výměníku kotle umožnuje snadné čištění
-
Vrchní dvířka kotle slouží k čištění výměníku kotle a spodní dvířka pro výběr popelu
-
Výměník tepla je umístěn horizontálně, díky umístění je docíleno vysoké účinnosti kotle a výkonu
-
Palivo je do výměníku dodáváno pomocí šnekového podavače
-
Kotel je přizpůsoben ke spalování černého uhlí
-
Oboustranná dvířka (venkovní i vnitřní dvířka) a kabeláž
-
Zásobník je umístěn za výměníkem
-
Minimální obsluha čištění (nemá šamoty ani keramiku)
-
Vhodný pro mini kotelny
-
Řídící jednotka kotle je umístěna v horní části je navržena tak, aby řídila provoz kotle a udržovala nastavenou teplotu
-
Je vybavena teplotní čidlem kotle a havarijním čidlem kotle při vzrůstu teploty vody nad 95°C (STB), spustí ALARM, začne provádět úkony ke snížení teploty
-
Volitelně internetový modul přístup ke kotli pomocí aplikace na smartphon (Příplatková výbava)
-
Volitelně modulu Aligator: pro obsluhu směšovacího ventilu (Příplatková výbava)
-
Instalace kotle
-
Horní kontrolní dvířka
-
Dolní dvířka
-
Řídící jednotka
-
Litinový rošt hořáku
-
Popelník
-
Zásobník
-
Sestava podavače a motoreduktoru
-
Ventilátor
-
Základ kotle
-
Turbulátory
-
Připojovací příruba topná voda Js 1”
-
Připojovací příruba vratná voda Js 1”
-
Připojovací napájecí lišta
-
Kouřovod
Rozměry kotle:
Technické parametry kotle:
|
Parametr
|
Jedn.
|
Model kotle
|
|
8
|
12
|
18
|
24
|
100
|
|
Rozměry
|
D
|
[mm]
|
∅ 127
|
∅ 197
|
|
L
|
[mm]
|
1175
|
1860
|
|
H
|
[mm]
|
1050
|
1275
|
1465
|
1950
|
|
S
|
[mm]
|
510
|
580
|
980
|
|
Základní palivo
|
—
|
černé uhlí - hrášek
|
|
Rozsah výkonu*
|
[kW]
|
2,4 – 8
|
3 – 12
|
6 – 18
|
7 – 24
|
29 – 100
|
|
Vytápěná plocha**
|
[m²]
|
≤ 100
|
≤ 150
|
≤ 200
|
≤ 250
|
≤ 1100
|
|
Kapacita zásobníku paliva
|
[dm³]
|
100
|
110
|
160
|
200
|
577
|
|
Vodní kapacita kotle
|
[dm³]
|
40
|
50
|
80
|
110
|
420
|
|
Max. pracovní tlak
|
[bar]
|
2
|
|
Požadovaný tah komínu***
|
[mbar]
|
0,16
|
0,2
|
|
Teplota spalin
|
při nominálním výkonu
|
[°C]
|
160
|
150
|
175
|
|
při minimálním výkonu
|
[°C]
|
70
|
80
|
110
|
|
Hmotnostní průtok spalin
|
nominální výkon
|
[g/s]
|
5,93
|
8,42
|
11,62
|
16,14
|
56,3
|
|
minimální výkon
|
[g/s]
|
1,83
|
3,29
|
4,54
|
8,81
|
27
|
|
Spotřeba paliva při nominálním výkonu a výhřevností 28 MJ/kg
|
[kg/h]
|
1,1
|
1,82
|
2,81
|
3,53
|
13,6
|
|
Hydraulická ztráta kotle při nominálním výkonu
|
ΔT=10K
|
[Pa]
|
720
|
|
ΔT=20K
|
[Pa]
|
180
|
|
Teplota vody na výstupu min./max.
|
[°C]
|
57 / 85
|
55 / 78
|
|
Doba hoření
|
[h]
|
64
|
44
|
40
|
32
|
|
Připojovací napětí / Příkon
|
[V/W]
|
230/50Hz <185 W
|
<310 W
|
|
Hmotnost kotle bez vody
|
[kg]
|
180
|
200
|
250
|
300
|
1110
|
|
Účinnost podle PN-EN 303-5:2012
|
%
|
90,8- 93,3
|
86,3
|
|
5 třída podle PN EN 303-5:2012
|
—
|
Ano
|
|
Třída energetické náročnosti
|
—
|
B
|
* maximální teplota kotlové vody - 95 ° C; ** pro výšky místnosti 2,5 a izolaci pěnovým polystyrenem 15 cm (q = 55 W / m²); *** PN-EN 12809, PN-EN 303-5: 2002;Výrobce si vyhrazuje právo na změny designu.
Manuál naleznete v kategorii Ke stažení:
