Doprava zdarma(při platbě převodem předem na účet).
Kotel je registrován v seznamu kotlů pro dotaci SVT20930.
Hmotnost: 29,9 Kg

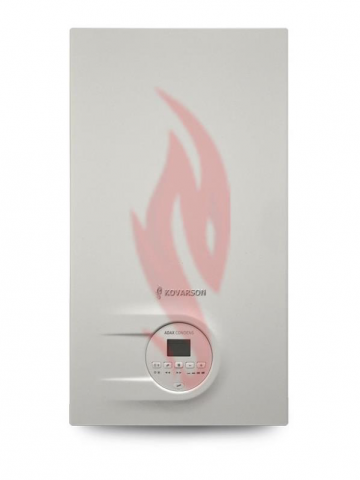

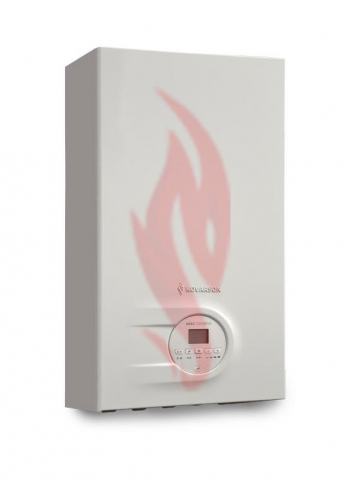

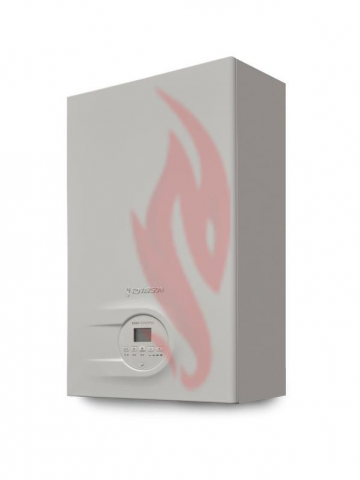

Nástěnný plynový kondenzační kotle ADAX condens - Nox 5
Závěsný plynový kondenzační kotel ADAX určený pro vytápění rodinných domů a menších firem nebo středně velkých objektů s průtokovým ohřevem teplé užitkové vody. Ohřev teplé užitkové vody probíhá v průtokovém deskovém výměníku se 17-ti lamelami. ADAX je jedním z nejmenších vyráběných kotlů na trhu a s velmi estetickým vzhledem a provedením TURBO. Kotel je vyráběn v mnoha barevných variantách, dle přání zákazníka.
Automatická kontrola spalování na základě vyhodnocování odporu plamene ve spalovací komoře řídí řídící jednotka poměr přiváděného plynu a vzduchu do hořáku. Díky této technologii je využita veškerá energie z paliva a nedochází tak ke zbytečným ztrátám. Kotel plní nejpřísnější emisní normu Nox 5 a minimálně zatěžuje životní prostředí. Kondenzační kotle ADAX mají úsporu paliva až 30% oproti klasickým kotlům a také se výrazně snižují emisní hodnoty vypouštěné do ovzduší až o více jak 50%.
Kotel má modulovatelný výkon na vytápění 1:5 a pro ohřev teplé užitkové vody 1:6 a tím lze tedy pohodlně volit potřebný výkon kotle a velmi vysokou účinností. Kondenzační kotle využívají energii, která by jinak odešla komínem pryč pro předehřev vratné vody v separátním výměníku, kterou předehřívají až o 7°C. Největší využití kondenzační technologie je při topení na teplotě 50/30 °C, tzv. při podlahovém vytápění a u klasických systémů topení s využitím ekvitermní regulace venkovním teplotním čidlem nejsou úspory zanedbatelné. Kotel je možné ovládat jakýmkoliv pokojovým termostatem a je možné spojení kotle i se solárním vytápěním teplé užitkové vody.
KONSTRUKCE KOTLE:

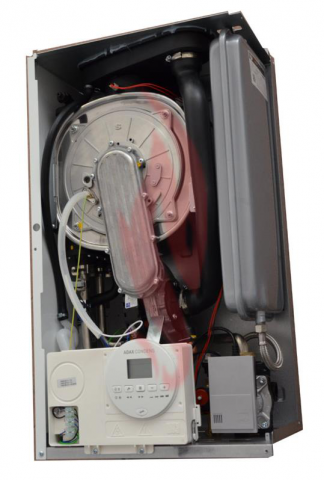

Kotel se skládá z nerezového trubkového výměníku vysoké jakosti, na který je umístěn kryt spalovací komory a v krytu je umístěn nerezový hořák také vysoké jakosti. V krytu spalovací komory je umístěna elektroda pro zapalování a kontrolu spalování. Dále je zde umístěno kukátko pro kontrolu plamene. Na hořáku je připojen přívod plynu se vzduchem. K přívodu plynu a vzduchu je připojen ventilátor a směšovač plyn/vzduch. Na výměníku v horní části je umístěn odvzdušňovací ventil výměníku. Nad výměníkem se nachází směšovací komora spalin se spalinovým čidlem a dále připojení na odtah spalin a přívod spalovacího vzduchu 60/100 mm. Směšovací komora vzduchu je propojená hadicí s ventilátor pro přísun vzduchu. V pravé části kotle se nachází expanzní nádoba. Pod výměníkem je rozveden hydraulický systém. Na systému jsou umístěny teplotní čidla pro ú.t., t.u.v., a havarijní termostat proti přetopení kotle. Dále je kotel vybaven trojcestným ventilem se servopohonem, plnícím ventilem, plynovým ventilem a oběhovým čerpadlem na kterém je filtr studené vody, pojistný ventil, vypouštěcím kohoutem. Tlakový spínač nedostatku vody a automatický odvzdušňovací ventil je součástí čerpadlové skupiny. V zadní části se nachází sifon pro odvod kondenzátu z výměníku. V přední části je pak umístěna elektronická řídící jednotka, která optimalizuje a řídí spalování a na kterou lze připojit další dodatkové komponenty. Průtokový deskový výměník je umístěn za řídící jednotkou v zadní části kotle. Opláštění kotle se skládá pouze za 3 částí.
OCHRANA KOTLE:
Kotel je chráněn proti přetopení pomocí havarijního termostatu (100 °C) umístěného na výstupu z kotle. Při překročení teploty vypne hořák a ventilátor. Kotel má vestavěný pojistný ventil na 3 bary a tlakový spínač nedostatku vody v otopném systému. Kotel je vybaven automatickým BY-PASSEM, který zajišťuje neustálou cirkulaci vody v kotli, i když dojde k uzavření termostatických hlavic. Dále je možné nastavit servisní interval kotle, tak aby uživatele informovalo o tom, že má být proveden pravidelný servis. Na displeji se zobrazí informační klíč a uživatel musí provést servis do jednoho měsíce.
FUNKČNOST KOTLE:
Na elektronické řídící jednotce se nastaví požadované teploty pro ú.t. a pro t.u.v. Na základě informací získaných z teplotních čidel ú.t. a t.u.v kotel přechází ze stavu vypnutého při dosažení nastavených teplot do režimu topení při poklesu teploty pod nastavenou hodnotu. Pro ohřev t.u.v. zapíná automaticky při spotřebě vody. Kotel může pracovat buď v letním režimu, při kterém je vypnuté ú.t. a funguje jen pro ohřev teplé užitkové vody, a nebo může pracovat v zimním režimu, kdy je zapnuté ú.t. i t.u.v.
Kotel má funkci kalibrace, kdy při připojení na systém nebo při výměně elektronické jednotky se musí vždy provést. Tato funkce kalibruje správné spalování na různých výkonech a trvá přibližně 5 minut. Dále má kotel funkci analýzy spalin, kdy po připojení a zapnutí kotle do provozního režimu je možné provést kontrolní měření emisí analyzátorem.
OVLÁDÁNÍ KOTLE:
Jednoduché a komfortní ovládání kotle probíhá za pomocí 5 tlačítek. Vše je zobrazováno na velkém LCD displeji s modrým podsvícením. Moderní řídící jednotka automaticky počítá a zapisuje provozní hodiny, počet zapálení hořáku, počet hodin hoření hořáku a mnoho dalších. Řídící jednotka umožnuje nastavení zvláště teploty ro ú.t. a zvlášť pro t.u.v. Teplota pro t.u.v. může být nastavena v rozmezí 10 – 60 °C a pro ú.t. je nastavitelná teplota v rozmezí 20-80 °C. při připojení venkovního čidla a nastavení ekvitermní křivky se teplota ú.t. mění dle potřeby a vyhodnocení řídící jednotkou na základě získaných informací z teplotních čidel. Jednotka má menu instalatéra a servisní menu pro nastavování parametrů kotle. Funkce ALARM informuje číslem, které udává důvod vzniklé poruchy.
|
TYP KOTLE
|
ADAX 20
|
ADAX 25
|
ADAX 30
|
|
KÓD SVT
|
SVT20930
|
SVT20931
|
SVT20932
|
Technické parametry:
|
POPIS
|
|
ADAX 20
|
ADAX 25
|
ADAX 30
|
ADAX 35
|
|
Typ plynu
|
|
G20 / G31
|
|
Třída Nox
|
|
5 (< 70 mg/kWh)
|
|
Maximální výkon kotle
|
kW
|
20
|
24
|
30
|
35
|
|
Minimální výkon kotle
|
kW
|
4
|
4,8
|
6
|
7
|
|
Maximální výkon -80% (80-60°C)
|
kW
|
19,7
|
23,6
|
29,5
|
34,5
|
|
Maximální výkon - 80% (50-30°C)
|
kW
|
21,4
|
25,7
|
32,2
|
37,5
|
|
Minimální výkon G20 (80-60°C)
|
kW
|
3,9
|
4,7
|
5,9
|
6,9
|
|
Minimální výkon G20 (50-30°C)
|
kW
|
4,3
|
5,1
|
6,5
|
7,5
|
|
Minimální výkon G31 (80-60°C)
|
kW
|
3,9
|
4,7
|
5,9
|
6,9
|
|
Minimální výkon G31 (50-30°C)
|
kW
|
4,3
|
5,1
|
6,5
|
7,5
|
|
Účinnost při max.výkonu (80-60°C)
|
%
|
98,5
|
98,3
|
98,3
|
98,6
|
|
Účinnost při min.výkonu (80-60°C)
|
%
|
97,5
|
97,9
|
98,3
|
98,6
|
|
Účinnost při max.výkonu (50-30°C)
|
%
|
107
|
107,1
|
107,3
|
107,1
|
|
Účinnost při min.výkonu (50-30°C)
|
%
|
107,5
|
106,3
|
108,3
|
107,1
|
|
Účinnost při 30% výkonu (40-30°C)
|
%
|
107
|
|
Tepelná ztráta při poklesu na 50°C
|
W
|
84
|
88
|
88
|
92
|
|
Maximální výkon kotle
|
kW
|
24
|
28
|
34,8
|
40
|
|
Minimální výkon kotle
|
kW
|
4
|
4,8
|
6
|
7
|
|
Průtok tuv při ∆t 30°C
|
l/min
|
11,2
|
12,9
|
16,5
|
19,4
|
|
Konstantní průtok tuv při (∆t 25°C / ∆t 35°C
|
l/min
|
13,6/9,7
|
16,1/11,5
|
20/14,3
|
22,9/16,4
|
|
Minimální průtok
|
l/min
|
2
|
|
Tlak Max / Min
|
bar
|
7/0,5
|
7/0,7
|
|
Napětí
|
V
|
230
|
|
Frekvence
|
Hz
|
50
|
|
Příkon
|
W
|
105
|
114
|
135
|
|
Teplota spalin při výkonu max/min (80-60°C)
|
°C
|
82/66
|
89/71
|
77/67
|
75/62
|
|
Teplota spalin při výkonu max/min (50-30°C)
|
°C
|
59/45
|
71/51
|
58/49
|
54/39
|
|
Průtok spalin při výkonu max/min
|
g/s
|
11,2/1,9
|
13,1/2,2
|
16,3/2,8
|
18,6/3,3
|
|
CO2 při výkonu max/min (G20) rozdv. Potrubí
|
%
|
9,0 / 9,0
|
|
CO2 při výkonu max/min (G31) rozdv. Potrubí
|
%
|
10,0 / 10,0
|
|
Počet rysek
|
n°
|
1
|
|
Průměr trysek (G20-G31)
|
mm
|
5,3
|
|
Spotřeba plynu při max/min výkonu (G20)
|
m3/h
|
2,53/0,42
|
2,96/0,5
|
3,7/0,63
|
4,23/0,74
|
|
Spotřeba plynu při max/min výkonu (G31)
|
Kg/h
|
1,86/0,31
|
2,17/0,37
|
2,71/0,46
|
3,1/0,74
|
|
Tlak plynu (G20/G31)
|
mbar
|
20 / 37
|
|
Maximální provozní teplota
|
°C
|
85
|
|
Rozsah nastavení teploty ú.t.
|
°C
|
20 - 80
|
|
Rozsah nastavení teploty t.u.v.
|
°C
|
1:6
|
|
Maximální provozní tlak
|
bar
|
3
|
|
Objem vody v kotli
|
l/min
|
4,65
|
4,75
|
4,95
|
5,6
|
|
Hmotnost
|
kg
|
28,5
|
28,5
|
29,9
|
32,6
|
