Jednotku Tigra nahradila novější jednotka Panda. Při objednání vám tedy bude zaslána jednotka Panda.

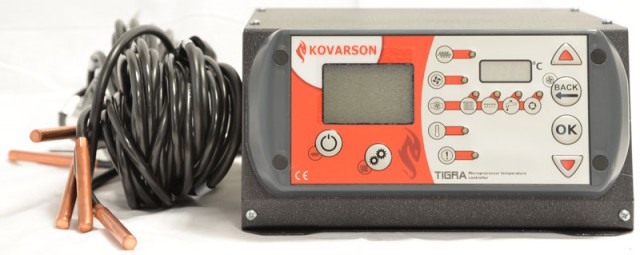

Řídící jednotka TIGRA zajišťuje udržování požadované teploty vody v kotli vybaveném šnekovým podavačem. Díky svým pokročilým funkcím zajišťuje ekonomickou a automatickou práci celé instalace ústředního topení (ú.t.), teplé užitkové vody (t.u.v.), podlahového topení a cirkulačního čerpadla. V porovnání s tradičními jednotkami zajišťují pracovní režimy jako denní/noční, ekonomické nastavení a i nový algoritmus řízení otáček ventilátoru zajišťuje úsporu paliva až do 20%. Výstup na pokojový termostat zajišťuje jednoduché a pohodlné a komfortní ovládání. Možnost připojení dodatečných panelů dálkového ovládání (kontrola kotle z libovolného místa bytu). Využití pokojového termostatu a bohaté vybavení ve spojení s jednoduchou obsluhou řadí tuto jednotku jiné, na trhu dostupné modely.
Ke každé řídící jednotce TIGRA je možné připojit až další tři dodatečné ovládací panely, které jsou stejné jako hlavní panel namontovaný u kotle. Pro další informace o dodatečných ovládacích panelech kontaktujte výrobce uvedeného na titulní straně návodu.
Řídící jednotka obsahuje 5 teplotních čidla:
-
4 teplotní čidla pro nastavení teplot (čidlo ustředního topení, teplé užitkové vody, podlahové čidlo a čidlo pro cirkulační čerpadlo)
-
1 ochranné teplotní čidla (na šnek proti prohoření)
-
1 bimetalové čidlo na ochranu topného systému proti přetopení
Jednotka má možnost zvolení z 5-ti pracovních režimů:
-
NOR: Řídicí jednotka pracuje podle základních, normálních nastavení nabídky.
-
D/N: Řídicí jednotka sáma snížuje teplotu na noc, a to mezi 23.00-6.00 hodinou o hodnotu
teploty nastavenou v nabídce – NOČNÍ KOREKCE
-
KAL: Práce podle kalendáře (korekce teploty o stanoveném dnu a hodině). Lze vypínat a zapínat čerpadla.
-
EKO: Jednoduché snížení teploty jedním stisknutím tlačítka. Řídicí jednotka ihned sníží
teplotu o hodnotu nastavenou v nabídce – EKONOMICKÁ KOREKCE a vypne všechny čerpadla krom čerpadla ústředního topení.
-
TERM: režim pro práci s pokojovým termostatem, který dává impluz pro zapínání a vypínání čerpadla ústředního topení.
Dodatečné vybavení:
Řídicí jednotka může být vybavena četnými doplňky ovlivňujícími pohodlí používání. Regulátor je v porovnání se základní verzí dovybaven následujícími elementy:
- výstup pro pokojový termoregulátor (termostat)
- výstup pro připojení dálkových ovladačů - možnost ovládat kotel z jakéhokoliv pokoje v bytě.
Technické parametry regulátoru:
|
Napájecí napětí
|
230 V/50Hz
|
|
Odběr proudu vlastního regulátoru
|
6W
|
|
Pracovní rozsah čidla teploty
|
0-100 °c
|
|
Pracovní teplota
|
0-50 °C
|
|

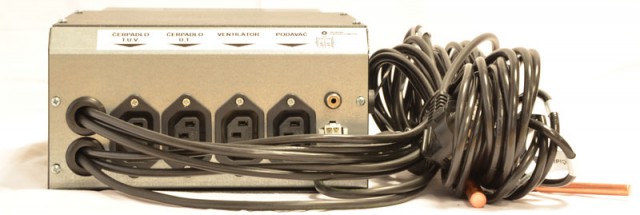

Zatížení výstupů
|
Podavač -1,5A
Čerpadlo ú.t. - 0,8A
Čerpadlo t.u.v.- 0,8A
Ventilátor - 1,5A
podlahové čerpadlo - 0,8A
cirkulační čerpadlo - 0,8A
|
|
Anti Stop cirkulačního čerpadla
|
Každých 7 dnů na 1 minutu
|
|
Automatické zapínání čerpadla ú.t.
|
pod 5 °C
|
|
Zapnutí vnějšího nouzového termostatu
|
nad 85 °C
|
|
Zapnutí programových ochran
|
nad 90 °C
|
