Regulátor pro zásypový kotel
Regulátor je dodáván v obudově, včetně kabeláže a čidel.

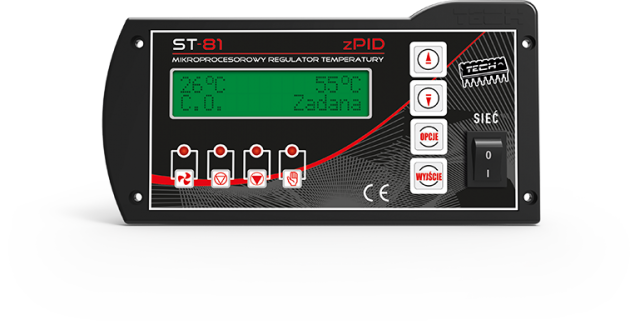

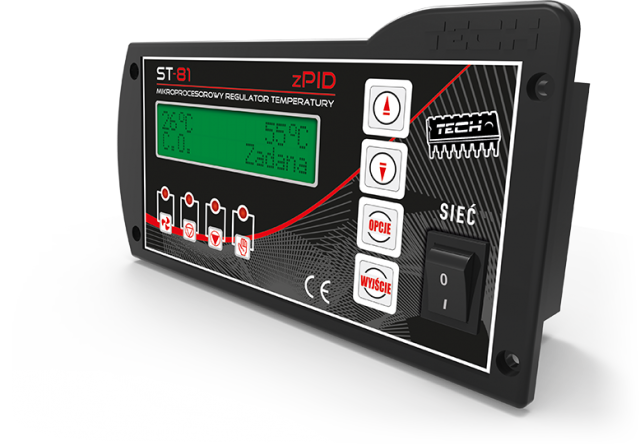

Regulátor CS-81 zPID je určen k ovládání zásypových kotlů ústředního topení. Řídí oběhové čerpadlo ÚT, čerpadlo TUV a ventilátor (na základě teplot ÚT a spalin). Je možno vybrat jeden ze čtyř provozních režimů čerpadel: vytápění domu, priorita TUV, paralelní čerpadla, letní režim. Kryt regulátoru je přizpůsoben pro montáž do pláště kotle.
Funkce regulátoru:
• automatické řízení ventilátoru
• řízení oběhové čerpadla ÚT
• řízení čerpadla TUV
• program zPID
Vybavení regulátoru:
• LCD displej
• čidlo teploty ÚT
• čidlo teploty TUV
• čidlo teploty spalin
• teplotní zabezpečení
• regulátor je přizpůsoben pro montáž do pláště kotle nebo dodávaný v plechové skříňce pro montáž na kotli
Specifikace:
Napájení: 230 V 50 Hz +/-10 %
Příkon: 5 W
Maximální provozní teplota: 5–50 °C
Maximální zatížení výstupů čerpadel: 0,5 A
Zatížení výstupu ventilatoru: 0,6 A
Přesnost měření teploty: 1 °C
Rozsah nastavení teploty: 45–80 °C
Teplotní odolnost čidel ÚT, TUV: -30–99 °C Teplotní odolnost čidla spalin: -30–480 °C
Pojistka: 2 x 3,15 A
Rozsah měření teploty: 0–85 °C

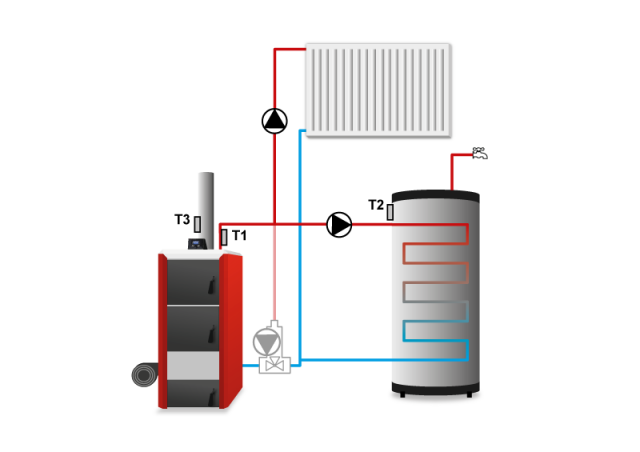

Schéma instalace:
