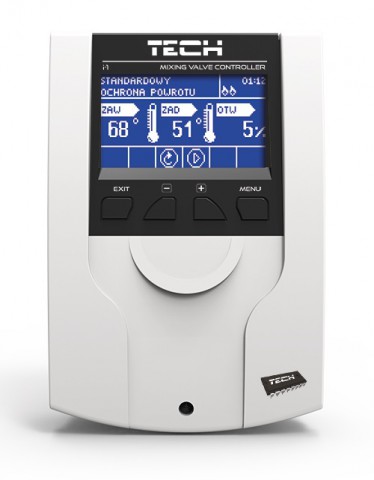

Regulátor pro směšovací ventil
Regulátor CS-i-1 je určen k řízení jednoho 3- nebo 4cestného směšovacího ventilu pro ÚT nebo podlahové vytápění a čerpadla ventilu.
Při použití internetového modulu CS-505 nebo WiFi-RS je možné kontrolovat a nastavovat jeho parametry na stránce:
www.emodul.eu
Funkce regulátoru:
• plynulé řízení 3- nebo 4cestného směšovacího ventilu pro ÚT nebo podlahové vytápění
• řízení čerpadla ventilu
• možnost řídit 2 přídavné ventily pomocí modulů CS-i-1 nebo CS-i-1m
• možnost připojit modul CS-505 ETHERNET nebo WiFi RS
• ochrana zpátečky a ochrana kotle
• ekvitermní řízení a týdenní program
• možnost připojení dvoupolohového termostatu nebo s RS komunikací
Vybavení regulátoru:
• LCD displej
• čidlo teploty kotle
• čidlo teploty ventilu
• čidlo teploty zpátečky
• venkovní čidlo
• kryt přizpůsobený pro nástěnnou montáž
Parametry:
Napájení: 230 V 50 Hz +/- 10 %
Příkon: 4 W
Maximální provozní teplota: 10–50 °C
Teplotní odolnost čidla: -25–90 °C
Pojistka: 1,6 A
Rozsah nastavení teplot:
► ventil ÚT: 10–99 °C
► ventil podlahový: 10–50 °C
Zatížení výstupů: 0,5 A

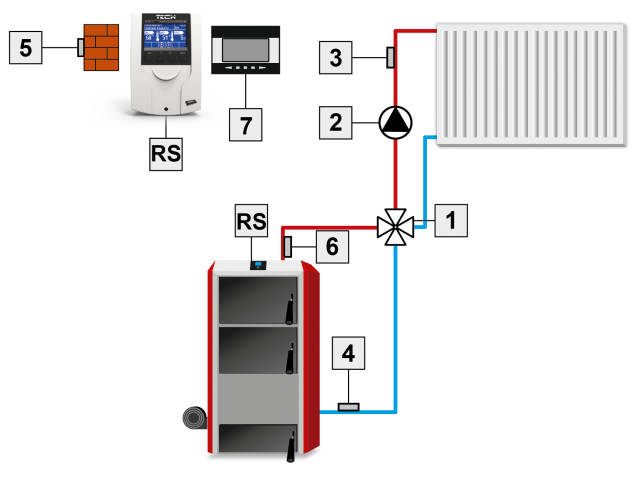

Schéma instalace:
