TECH ST-480 CS Regulátor pro kotel s podavačem

Regulátor pro kotel s podavačem

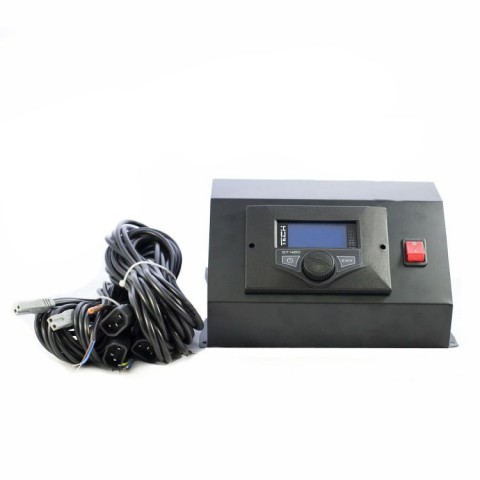

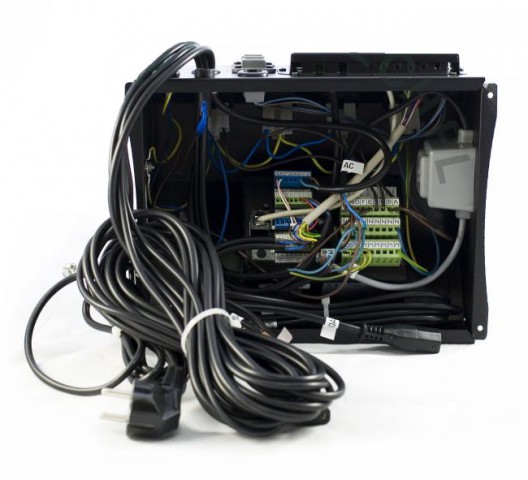

Regulátor je dodáván v obudově, včetně kabeláže a čidel.


Funkce regulátoru:
• řízení ventilátoru a podavače (šnekového nebo pístového)
• řízení oběhového čerpadla ÚT
• řízení čerpadla TUV
• řízení podlahového čerpadla
• řízení cirkulačního čerpadla
• řízení směšovacího ventilu
• možnost připojení modulu CS-65 GSM
• možnost připojení modulu CS-505 ETHERNET nebo WiFi RS
• možnost připojení pokojového termostatu standardního nebo s RS komunikací
• možnost řízení 2 směšovacích ventilů pomocí přídavných regulátorů CS-431N nebo CS-61

Vybavení regulátoru:

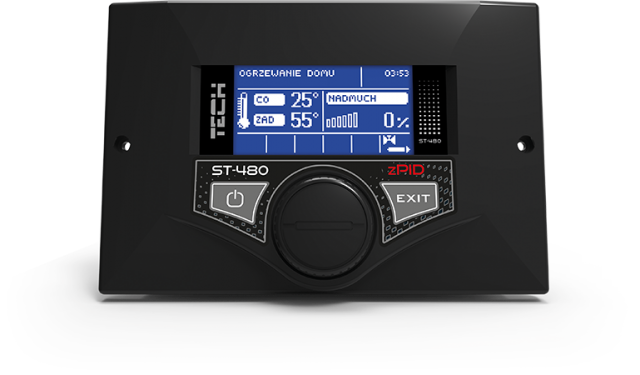

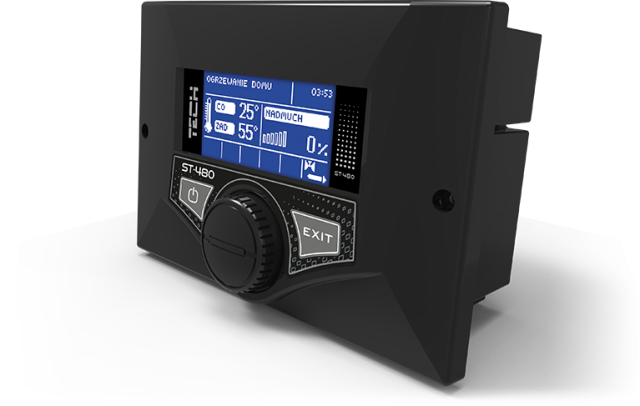

• velký grafický LCD displej pro komfortní ovládání
• otočný ovladač
• čidlo teploty ÚT, TUV, podlahové teploty
• čidlo teploty ventilu a zpátečky
• vnější čidlo (bez připojovacího kabelu)
• teplotní zabezpečení
• čidlo šnekového podavače (zabezpečení)
• napájecí kabel

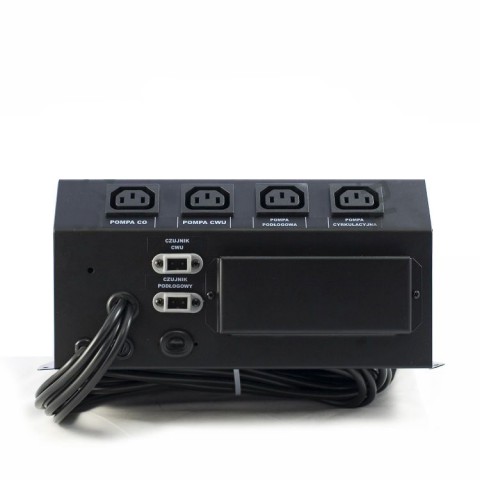

• napájecí kabely pro čerpadla

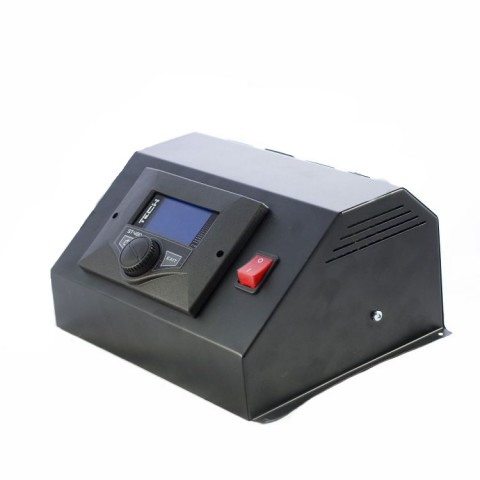

• regulátor je přizpůsoben pro montáž do pláště kotle nebo dodávaný v plechové skříňce pro montáž na kotli

Specifikace

Napájení: 230 V 50 Hz +/-10 %
Příkon: 1 W
Maximální provozní teplota: 5–50 °C
Maximální zatížení výstupu čerpadel: 0,5 A
Zatížení výstupu ventilatoru: 0,6 A
Přesnost měření teploty: 1 °C
Rozsah nastavení teploty: 45–80 °C
Tteplotní odolnost čidel: -30–99 °C
Pojistka: 6,3 A
Max. zatížení výstupu podavače:  2 A

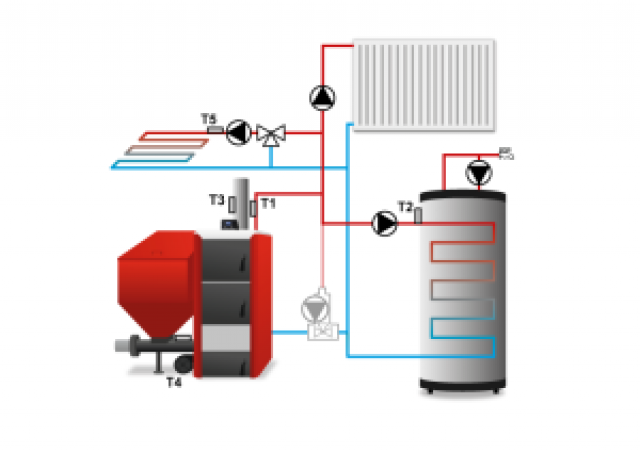

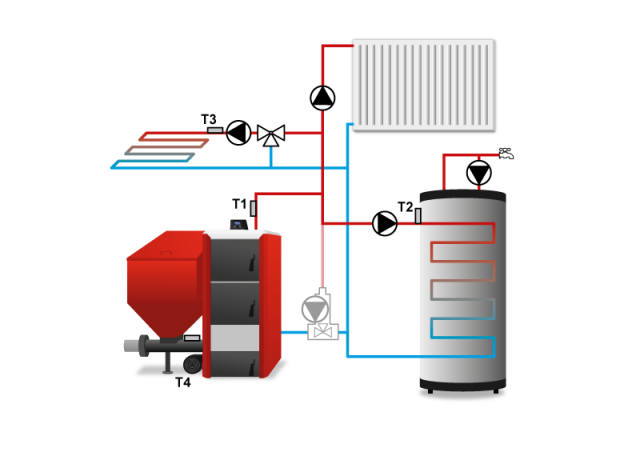

Schéma instalace:
